1产品概述
1.1适用范围

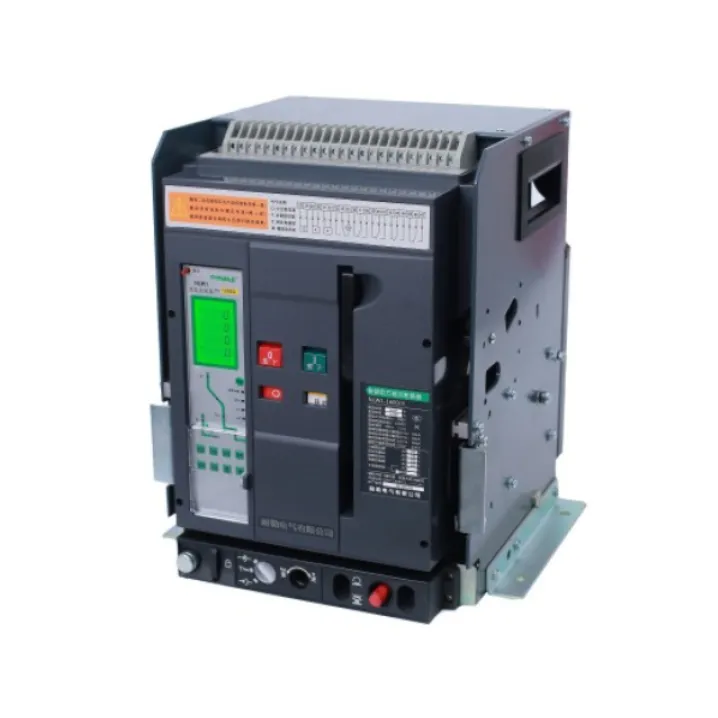

NLW1系列智能型万能式断路器（以下简称断路器）主要适用于交流50Hz、60Hz，额定工作电压为400V、690V，额定电流为200A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、接地等故障的危害。断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统可靠性、连续性和安全性。
该断路器能广泛适用于电站、工厂、矿山和现代高层建筑，特别是智能楼宇中的配电系统，在风力发电、太阳能发电等绿色能源领域中也被广泛运用。
该断路器符合lEC60947-2和GB/T14048.2标准。
1.2型号含义
1.3型式
安装方式：固定式、抽屉式。
操作方式：电动操作、手动操作。
使用类别：B类。
极数：三极、四极。
脱扣器种类：智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。
1.4智能型控制器功能
a）具有过载长延时反时限、短延时反时限、短延时定时限，瞬时动作等保护功能，可由用户自行设定，组成所需的保护特性；
b）接地故障保护功能；
c）过载报警功能；
d）试验功能；
e）负载监控功能；
g）自诊断功能；
h）MCR功能；
i）热模拟功能；
j）触头损耗指示；
2正常工作条件和安装条件
2.1周围空气温度为-5℃~+40℃，且24h的平均值不超过+35℃（特殊订货的除外）。
2.2安装地点的海拔不超过2000m。
2.3安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的平均最低温度不超过+25℃，该月的平均最大相对湿度不超过90%，并考虑因温度变化发生在产品表面上的凝露。
2.4污染等级为3级。
2.5断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为Ⅳ，其余辅助电路、控制电路安装类别为Ⅲ。
2.6安装位置应垂直，各方向的倾斜度不超过5°。
2.7正常贮存和运输条件
A）温度下限不低于-25℃，上限不超过+55℃；
B）相对温度（+25℃）不超过95%；
C）产品在运输过程中，应轻搬轻放，不应倒放，应尽量避免剧烈碰撞。
